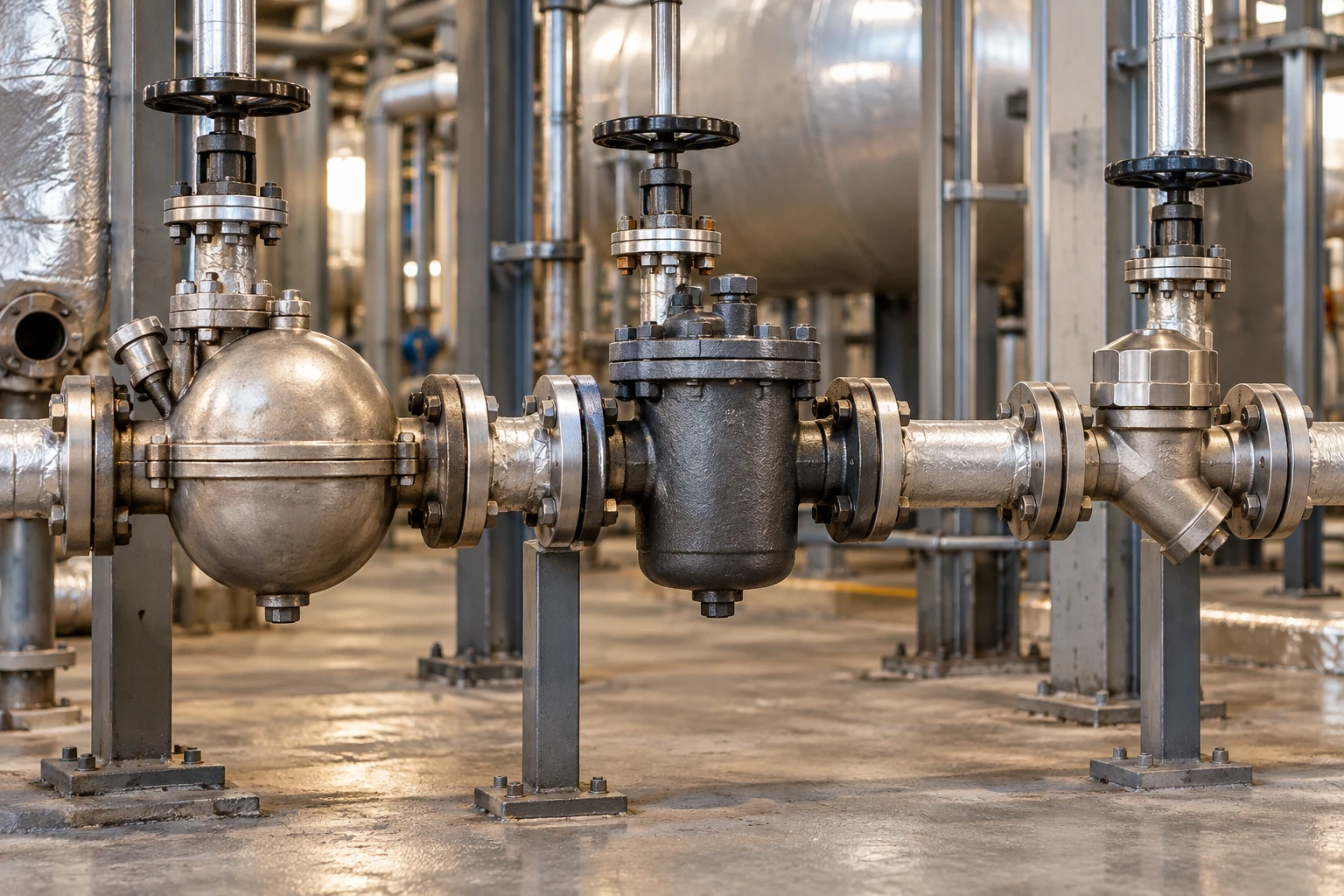

Поплавковый, стаканный или термодинамический конденсатоотводчик

Механические и термодинамические конденсатоотводчики отличаются способом распознавания пара и жидкости, характером отвода конденсата и требованиями к эксплуатации. Механические конструкции используют разность плотности и движение поплавка или перевернутого стакана. Термодинамическая модель работает за счет изменения скорости и давления потока в зоне диска.

Чтобы подробнее ознакомиться с доступными типами, можно изучить каталог и техническое описание ОПЭКС. На странице приведены рабочие циклы рычажного и свободноплавающего поплавка, перевернутого стакана, термостатического, биметаллического и термодинамического устройств, а также перечислены особенности их применения.

Сравнение следует проводить не по одному признаку. Для конкретной установки важны количество воздуха при пуске, устойчивость к изменению нагрузки, загрязненность конденсата, вероятность гидроудара, допустимое положение, температура и перепад давления. Конструкция, подходящая для дренажа магистрали, не обязательно будет оптимальной для технологического теплообменника.

Поплавковые механические конструкции

Рычажный поплавковый конденсатоотводчик содержит сферический поплавок, связанный с седельным клапаном. При повышении уровня жидкости поплавок поднимается и открывает выход пропорционально поступлению конденсата. При снижении уровня он закрывает клапан. Встроенный термостатический воздухоотводчик удаляет неконденсирующиеся газы.

Свободноплавающий поплавок непосредственно регулирует калиброванное выпускное отверстие своей поверхностью. При поступлении конденсата поплавок поднимается, а степень открытия изменяется вместе с расходом. Поддерживаемый уровень жидкости создает гидрозатвор, который препятствует утечке пара.

Конструкция с перевернутым стаканом

Внутри корпуса расположен поплавок в форме перевернутого стакана, соединенный с седельным клапаном. Когда под стакан поступает пар, он всплывает и закрывает выпуск. После конденсации пара и заполнения стакана жидкостью поплавок опускается, клапан открывается и выводит конденсат.

Работа имеет циклический характер. На странице ОПЭКС среди преимуществ указаны устойчивость к загрязнениям, ремонтопригодность, долговечность и сохранение открытого положения при поломке или гидроударе. К ограничениям отнесены медленный отвод воздуха, потери пара, чувствительность к колебаниям давления и необходимость постоянного гидрозатвора.

Термодинамический принцип

Конденсат поднимает диск и проходит к выходу. При поступлении пара высокая скорость в зоне под диском вызывает падение давления, после чего диск опускается и закрывает выпуск. Пар в верхней камере постепенно конденсируется, давление над диском снижается и цикл повторяется.

Термодинамический тип имеет компактный рабочий механизм, но характер его работы остается циклическим. Влияние охлаждения окружающей средой уменьшают с помощью изолирующей воздушной полости или паровой рубашки, если это предусмотрено конкретной конструкцией.

Сравнение по характеру отвода

• Рычажный поплавок. Открытие клапана изменяется пропорционально уровню и поступлению конденсата.
• Свободноплавающий поплавок. Регулирование выпускного отверстия выполняется непосредственно поплавком.
• Перевернутый стакан. Устройство циклически открывается после потери подъемной силы стакана.
• Термодинамический диск. Открывается и закрывается циклически под воздействием давления и конденсации пара в управляющей полости.

Отвод воздуха

Для теплообменного оборудования быстрый выпуск воздуха при пуске имеет большое значение. Воздушная пробка препятствует контакту пара с поверхностью и замедляет нагрев. Рычажный поплавковый тип использует встроенный термостатический воздухоотводчик. В свободноплавающих моделях эту функцию может выполнять X-элемент.

Перевернутый стакан удаляет воздух через отверстие в верхней части, но на странице ОПЭКС медленный отвод воздуха отмечен как ограничение этого типа. Для термодинамической конструкции условия удаления воздуха зависят от модели и схемы применения.

Устойчивость к гидроударам

Гидроудар возникает при взаимодействии быстро движущегося пара с конденсатом или при резком изменении потока. ОПЭКС отмечает высокую стойкость рычажного поплавка и перевернутого стакана. При этом для отдельных механизмов перечислены возможные повреждения, например отрыв рычага или деформация поплавка.

1. Оценить вероятность гидроудара. Проверить дренаж магистралей, уклоны и режим пуска.
2. Выбрать конструкцию с подтвержденной стойкостью. Использовать данные производителя конкретной модели.
3. Обеспечить правильную обвязку. Устройство не должно компенсировать ошибки паропровода.
4. Проводить плавный прогрев. Резкая подача пара увеличивает образование конденсата и динамические нагрузки.
5. Контролировать исправность дренажей. Заблокированный отвод повышает объем жидкости в системе.

Чувствительность к загрязнениям

Твердые частицы могут нарушать герметичность седла, блокировать небольшие каналы и повреждать рабочие поверхности. Конструкция перевернутого стакана на странице описана со встроенным фильтром и как устойчивая к загрязнениям. Рычажный поплавковый тип также может иметь встроенный фильтр.

Свободноплавающий механизм требует высокого класса обработки поверхности поплавка для плотного закрытия выпускного отверстия. Загрязнение этой зоны способно вызвать утечку пара. Для любого типа необходимо учитывать качество конденсата и предусматривать доступ к обслуживанию.

Как выбирать между типами

• Для основного оборудования. Важны постоянный отвод конденсата, реакция на изменение нагрузки и удаление воздуха.
• Для дренажа паропровода. Учитывают циклическое образование конденсата, загрязнения и условия окружающей среды.
• Для малой нагрузки. Проверяют минимальную устойчивую производительность модели.
• Для пароспутника. Сопоставляют рабочую температуру, компактность и допустимый принцип действия.
• Для переменного давления. Оценивают чувствительность конструкции и допустимый рабочий перепад.

Поплавковые, стаканные и термодинамические конденсатоотводчики не являются взаимозаменяемыми только по диаметру подключения. Их различия проявляются в рабочем цикле, способности удалять воздух, реакции на нагрузку, устойчивости к загрязнениям и гидроударам. Правильное сравнение выполняют по условиям конкретного участка пароконденсатной системы.
